产品概述：
螺纹电动三片式球阀由精小型电动执行器和三片式球阀组成，可以实现开关控制和调节控制。
三片式球阀采用高平台硅溶胶精密铸造，符合ISO5211S标准，互换性好。
标准技术参数
阀 体
公称通径：DN10-DN100
阀体材质：304、316、316L
连接方式：内螺纹
压力等级：PN1.6-PN6.3MPa
结构形式：浮动球芯
阀内组件
阀座密封：PTFE：-20°～180°
PPL：-20°～250°
阀芯材质：304、316、316L
阀杆材质：304
适用介质：水、液体、气体、油类、酸碱腐蚀性介质。注：阀体、阀体、阀座材质特性表详见P
性能
防火结构设计
ISO5211标准直接与执行器安装
球芯与阀体之间防静电装置
阀杆防爆出设计
双层瘩杆填料符合德国TUV TA-LUFL阀杆泄漏测
双蝶形弹片自动压紧填料设计
允许压差：小于公称压1.6Mpa
泄漏量：零泄漏
回差：±2.5%
死区：死区
设计制造标准
螺纹类型：G、NPT、BSPT、BSP、DIN259/2999
顶部法兰：ISO5211
压力试验：ISO5208 API598
电动执行器
开关型：反馈信号：无源触点信号4-20mA电阻信号
调节型：输入信号4-20mA0-10V1-5V；反馈信号：4-20mA0-10V1-5V
电压： AC220V380V110V24V、DC12V24V等；特殊电压可定制
防爆等级：可选防爆型EXdIIBT4
外形尺寸图
型号规格表：
| DN | A | H | L | d |
| 15 | 157 | 235 | 79 | 15 |
| 20 | 157 | 241 | 82 | 20 |
| 25 | 157 | 251 | 90 | 25 |
| 32 | 157 | 256 | 112 | 32 |
| 40 | 208 | 288 | 120 | 38 |
| 50 | 208 | 295 | 144 | 50 |
| 65 | 208 | 317 | 176 | 65 |
| 80 | 256 | 332 | 200 | 76 |
| 100 | 256 | 362 | 227 | 100 |

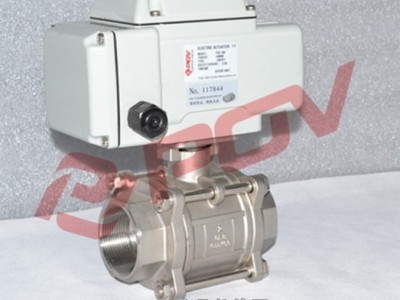

产品图片：
电动球阀接线图
配套精小型电动执行器
开关型带有源灯指示信号接线图
开关型带无触点信号反馈接线图
开关型带电阻电位计反馈接线图

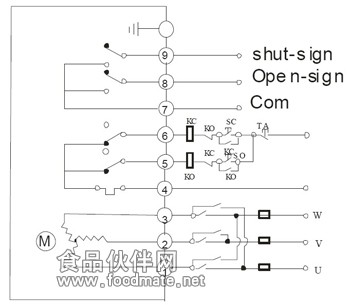

AC380V三相电源接线图带无源信号反馈
DC24VDC12V直接开关型接线图
智能调节型电动执行器接线图 AC220V AC380V DC24V接线图一样
配套整体型电动执行器接线图
AC220V 开关型接线图

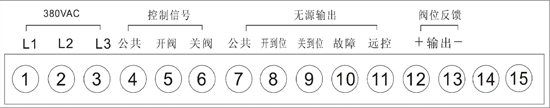

AC380V 开关型接线图
AC220V 智能调节型接线图

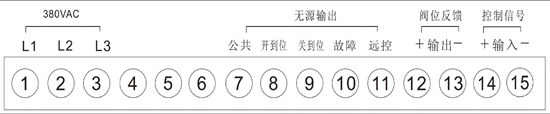

AC380V 智能调节型接线图
